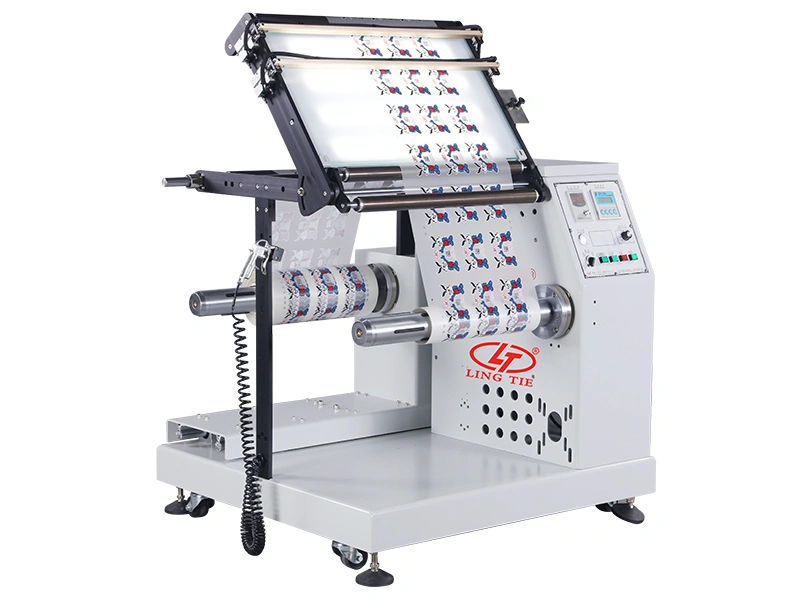

Rebobinadora Inspeccionadora

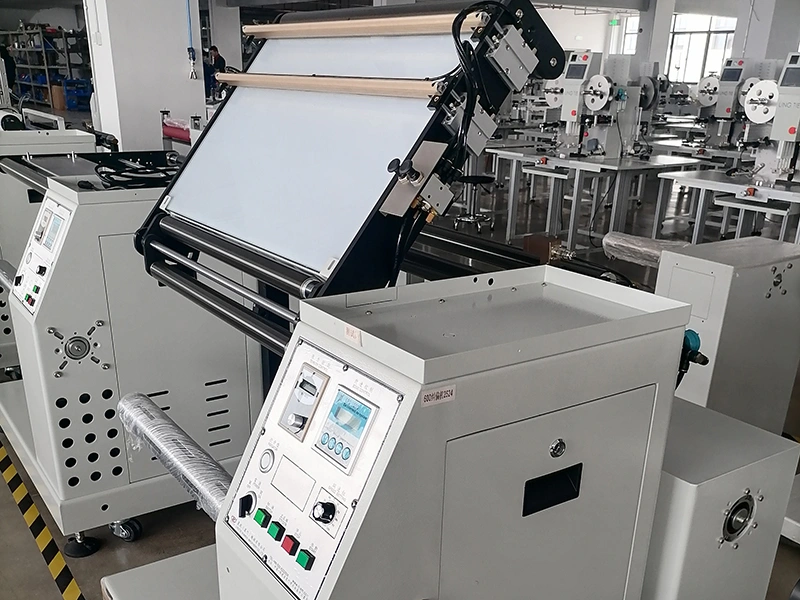

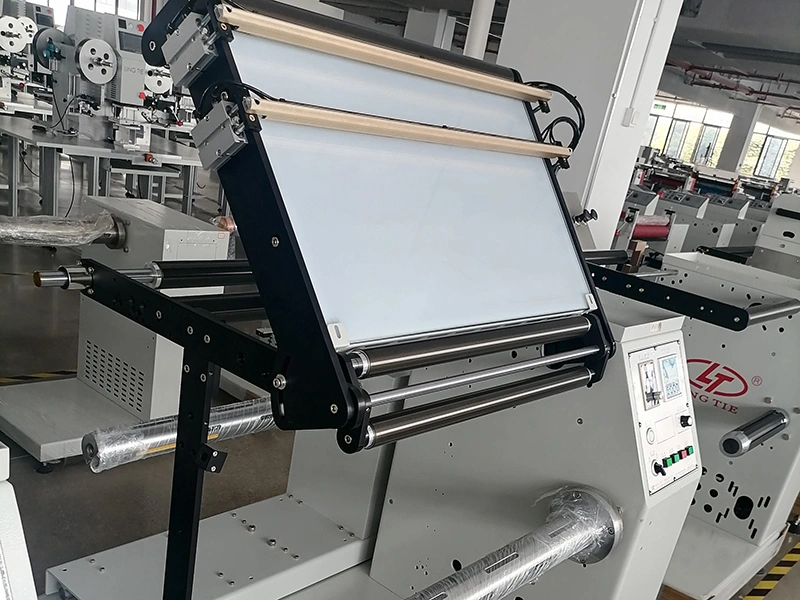

La rebobinadora inspeccionadora combina el guiado automático de banda y el rebobinado con una mesa de inspección para verificar materiales flexibles impresos mientras están en marcha. La mesa tiene una superficie de vidrio con iluminación posterior blanca, lo que facilita el examen del área impresa, mientras que un dispositivo de sujeción (una barra que mantiene la banda plana contra la mesa de inspección) mantiene la banda en posición durante la inspección. La mesa de inspección está dispuesta en un ángulo ajustable, de modo que los operarios pueden cambiar la posición de visualización al verificar el material en busca de defectos de impresión visibles.

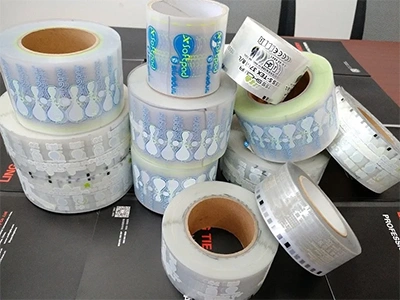

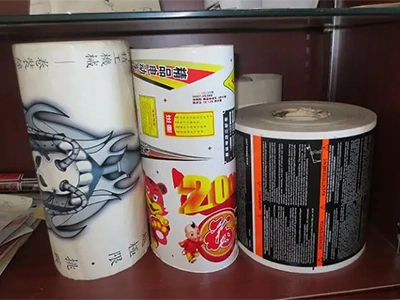

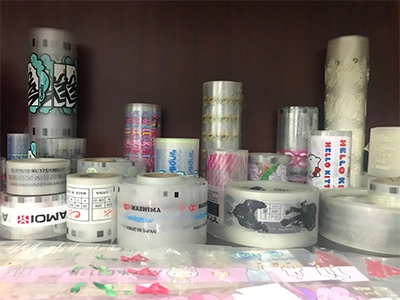

Aplicaciones
Especificaciones Técnicas
| Modelo | LTD-400B | LTD-600B | LTD-700B | LTD-900B (5.ª Gen.) | LTD-1000B (5.ª Gen.) | |
| Ancho Máximo de Banda | mm | 400 | 600 | 700 | 900 | 1000 |
| Carga Máxima | kg | 70 (personalizable) | 70 (personalizable) | 70 (personalizable) | 200 (personalizable) | 200 (personaizable) |
| Diámetro Máximo de Rollo | mm | 650 | 650 | 650 | 910 | 910 |
| Suministro de Energía | V / kW | 220 / 0.75 | 220 / 1.7 | 220 / 1.7 | 220 / 1.7 | 220 / 1.7 |
| Tensión Electromagnética | N | 0–25 | 0–25 | 0–25 | 100 | 100 |
| Carrera del Guiado de Banda | mm | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) |
| Peso Neto | kg | 290 | 330 | 360 | 600 | 630 |
| Dimensiones de la Máquina (Largo×Ancho×Alto) | mm | 1000×950×1050 (+100 ajustable) | 1000×1150×1050 (+100 ajustable) | 1000×1250×1050 (+100 ajustable) | 1310×1664×1140 (+100 ajustable) | 1310×1764×1140 (+100 ajustable) |
| Otros tamaños y modelos están disponibles bajo pedido. El peso varía según la configuración final de la máquina. | ||||||
Componentes
-

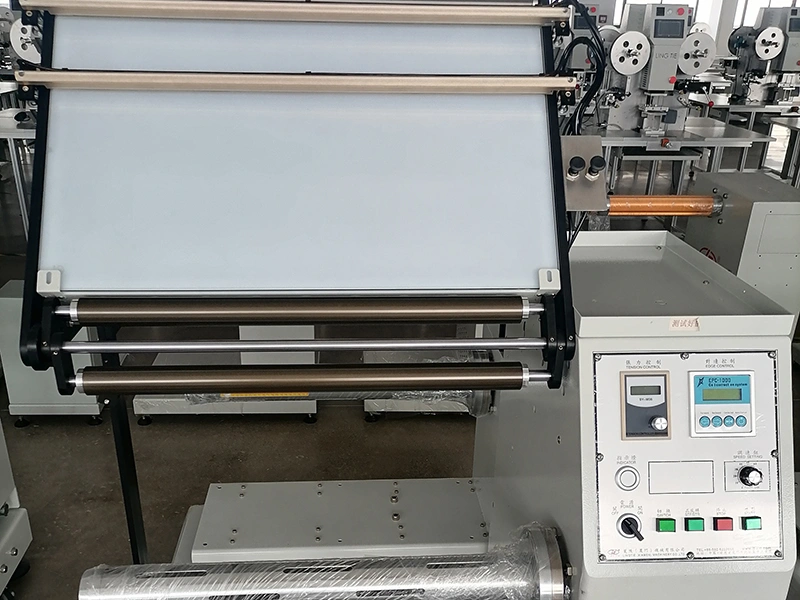

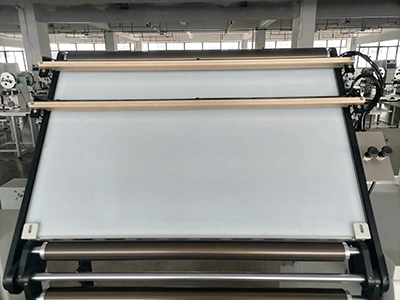

Mesa de inspección
-

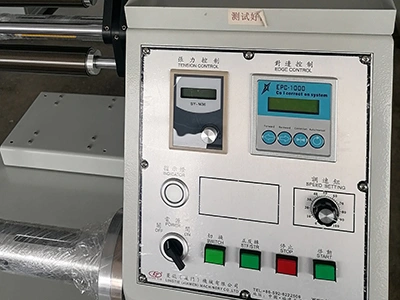

Panel de control
-

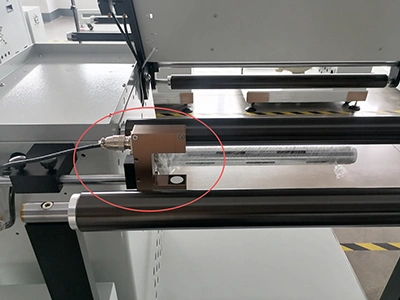

Sensor de guiado de banda
Funciones Opcionales
-
Velocidad constante controlada por PLC
-
Limpieza de banda
-
Tratador corona para materiales conductores
-
Control de tensión electromagnética semiautomático
-
Función de laminación
-
Función de medición de metros
-
Función de conteo
-
Función de calentamiento
-
Mesa de empalme
-
Cepillos antiestáticos
-
Mesa de inspección
-
Presión neumática
-
Pelado de film
-
Mesa de inspección inclinada
-
Corte con cuchilla rotativa
-
Corte con cuchilla de afeitar
