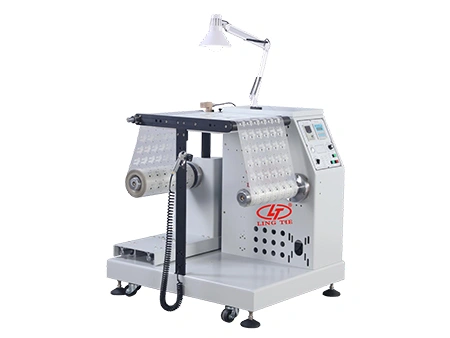

Rebobinadora de Inspección y Corrección
Las rebobinadoras de inspección y corrección se utilizan para inspeccionar materiales flexibles en banda y hojas antes de que pasen a la siguiente etapa de producción. Mientras el rollo se está rebobinando, el operario puede examinar la superficie impresa y detener la banda si es necesario verificar o corregir algo. Para facilitar la inspección visual, la banda se desplaza sobre una mesa de vidrio horizontal con iluminación posterior blanca y una luz adicional superior. Gracias a su guiado automático de banda, el material se mantiene alineado durante el rebobinado, mientras que el área de inspección plana ofrece al operario espacio suficiente para examinar la banda a medida que avanza a través de la máquina.

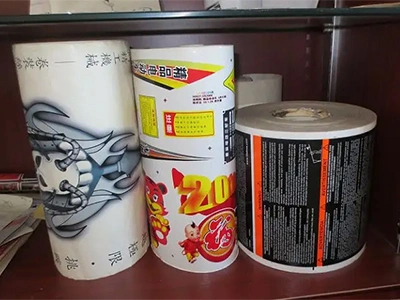

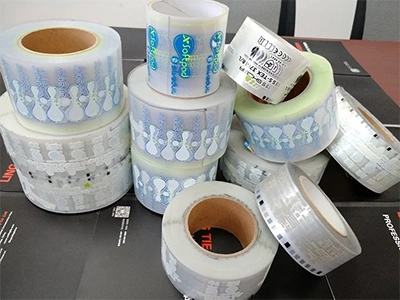

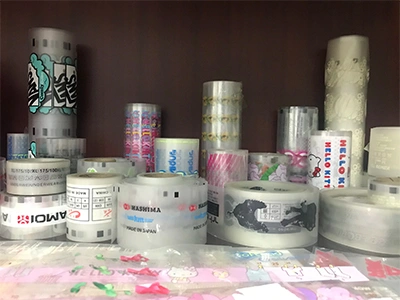

Aplicaciones
Especificaciones Técnicas
| Modelo | LTD-400B | LTD-600B | LTD-700B | LTD-900B (5.ª Gen.) | LTD-1000B (5.ª Gen.) | |
| Ancho Máximo de Banda | mm | 400 | 600 | 700 | 900 | 1000 |
| Carga Máxima | kg | 70 (personalizable) | 70 (personalizable) | 70 (personalizable) | 200 (personalizable) | 200 (personalizable) |
| Diámetro Máximo de Rollo | mm | 650 | 650 | 650 | 910 | 910 |
| Suministro de Energía | V / kW | 220 / 0.75 | 220 / 1.7 | 220 / 1.7 | 220 / 1.7 | 220 / 1.7 |
| Tensión Electromagnética | N | 0–25 | 0–25 | 0–25 | 100 | 100 |
| Carrera del Guiado de Banda | mm | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) |
| Peso Neto | kg | 290 | 330 | 360 | 600 | 630 |
| Dimensiones de la Máquina (Largo×Ancho×Alto) | mm | 1000×950×1050 (+100 ajustable) | 1000×1150×1050 (+100 ajustable) | 1000×1250×1050 (+100 ajustable) | 1310×1664×1140 (+100 ajustable) | 1310×1764×1140 (+100 ajustable) |
| Otros tamaños y modelos están disponibles bajo pedido. El peso varía según la configuración final de la máquina. | ||||||
Componentes
-

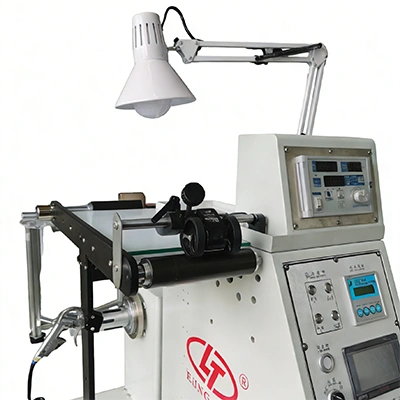

Mesa de inspección
-

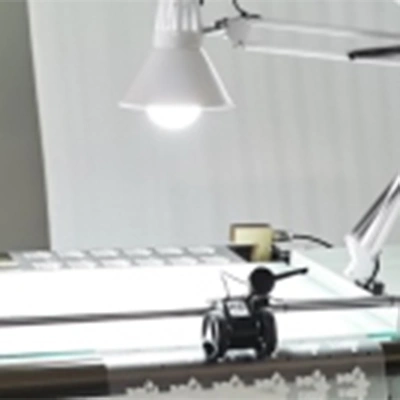

Luz de inspección
-

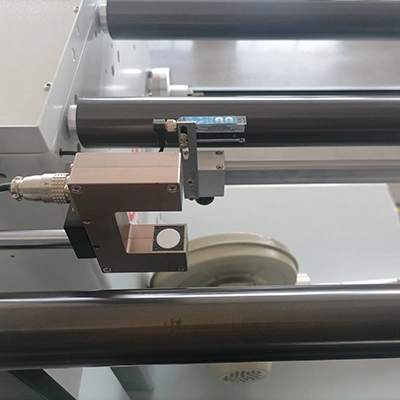

Unidad de guiado de banda
Funciones Opcionales
-
Velocidad constante controlada por PLC
-
Limpieza de banda
-
Tratador corona para materiales conductores
-
Control de tensión electromagnética semiautomático
-
Función de laminación
-
Función de medición de metros
-
Función de conteo
-
Función de calentamiento
-
Mesa de empalme
-
Cepillos antiestáticos
-
Mesa de inspección
-
Presión neumática
-
Pelado de film
-
Mesa de inspección inclinada
-
Corte con cuchilla rotativa
-
Corte con cuchilla de afeitar
