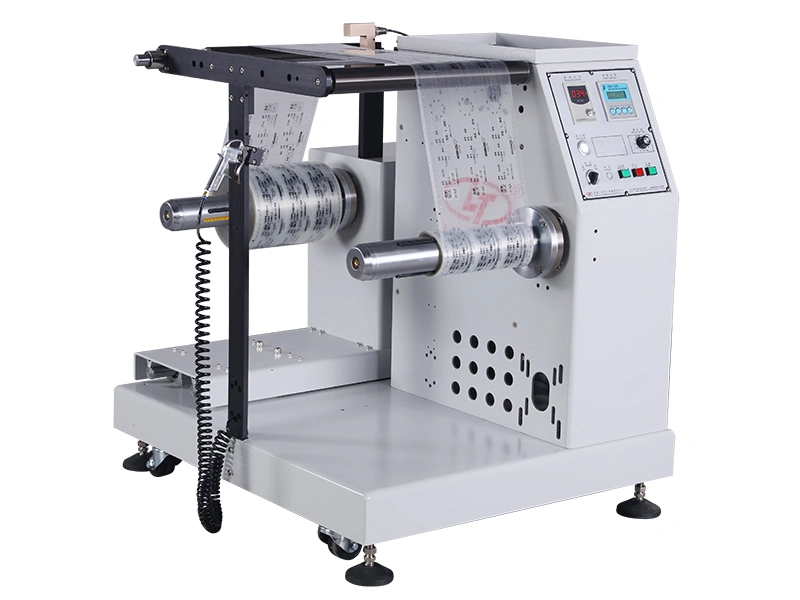

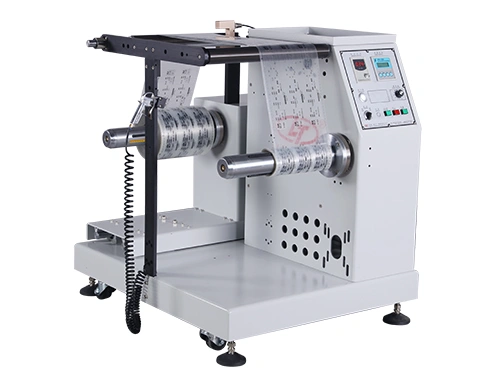

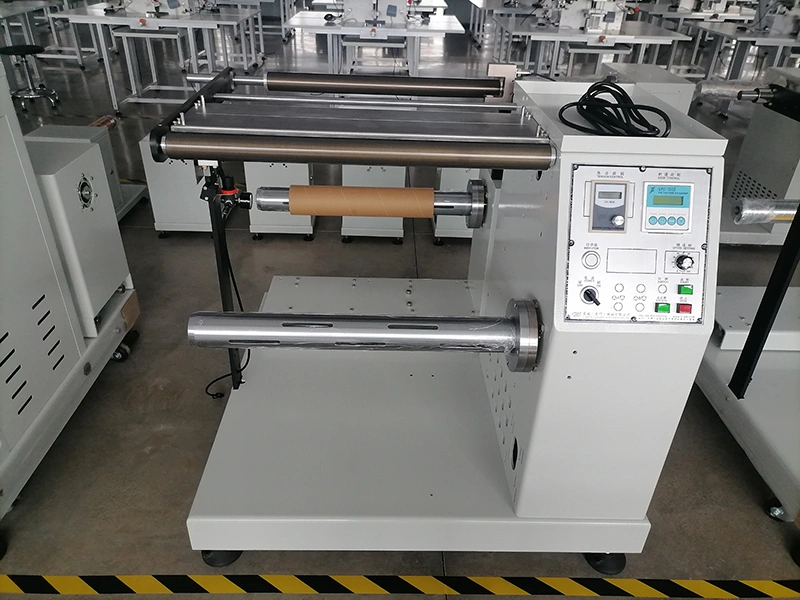

Rebobinadora en Voladizo
Las rebobinadoras en voladizo rebobinan films, etiquetas, papel y otros materiales flexibles en banda con tensión controlada y guiado automático de banda. El eje en voladizo está soportado por un solo lado, lo que facilita la carga y descarga de los rollos. Durante el rebobinado, el sistema de guiado corrige la desalineación de la banda y mantiene el rollo ordenado y sin arrugas. Estas rebobinadoras de banda estrecha también pueden admitir el empalme de banda y un funcionamiento estable a velocidades más altas.
Aplicaciones
Especificaciones Técnicas
| Modelo | LTD-400B | LTD-600B | LTD-700B | LTD-900B (5.ª Gen.) | LTD-1000B (5.ª Gen.) | |
| Ancho Máximo de Banda | mm | 400 | 600 | 700 | 900 | 1000 |
| Carga Máxima | kg | 70 (personalizable) | 70 (personalizable) | 70 (personalizable) | 200 (personalizable) | 200 (personalizable) |
| Diámetro Máximo de Rollo | mm | 650 | 650 | 650 | 910 | 910 |
| Suministro de Energía | V / kW | 220 / 0.75 | 220 / 1.7 | 220 / 1.7 | 220 / 1.7 | 220 / 1.7 |
| Tensión Electromagnética | N | 0–25 | 0–25 | 0–25 | 100 | 100 |
| Carrera del Guiado de Banda | mm | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) |
| Peso Neto | kg | 290 | 330 | 360 | 600 | 630 |
| Dimensiones de la Máquina (Largo×Ancho×Alto) | mm | 1000×950×1050 (+100 ajustable) | 1000×1150×1050 (+100 ajustable) | 1000×1250×1050 (+100 ajustable) | 1310×1664×1140 (+100 ajustable) | 1310×1764×1140 (+100 ajustable) |
| Otros tamaños y modelos están disponibles bajo pedido. El peso varía según la configuración final de la máquina. | ||||||
Funciones
- El guiado automático de banda verifica la posición de la banda durante el rebobinado y corrige cualquier desalineación a medida que se produce, manteniendo el material recto y reduciendo las arrugas en el rollo terminado.
- Un sistema de corte longitudinal opcional puede dividir una banda ancha en varios rollos más estrechos a anchos preestablecidos. Papel, film plástico, lámina metálica, cinta adhesiva, tela y otros materiales en rollo se pueden cortar de forma continua en sentido longitudinal y rebobinar en el mismo proceso.
- Los ejes de expansión neumática tanto en el lado de desbobinado como en el de rebobinado facilitan una carga y extracción de rollos rápida y sencilla. Una vez completado el ciclo de rebobinado, la rebobinadora se detiene automáticamente y emite una alarma.
- La rebobinadora tiene un acabado de recubrimiento en polvo electrostático para una buena durabilidad y resistencia durante el uso industrial cotidiano. Los puntos de conexión reservados también permiten añadir otras funciones cuando se requiera para un proceso de producción particular.
Componentes
-

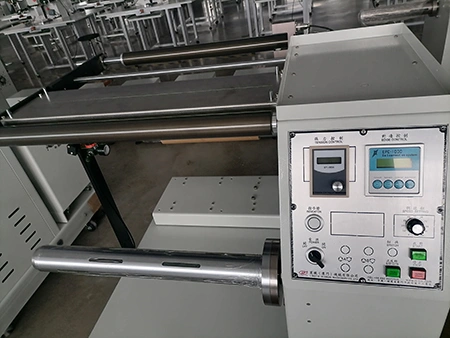

Sistema de control de tensión
-

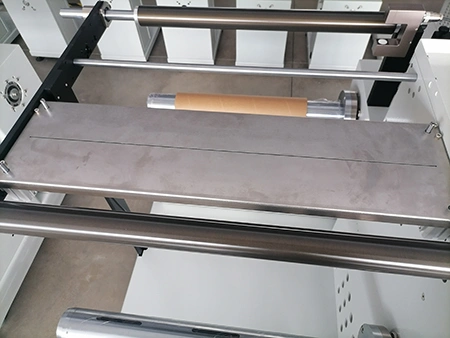

Mesa de empalme
-

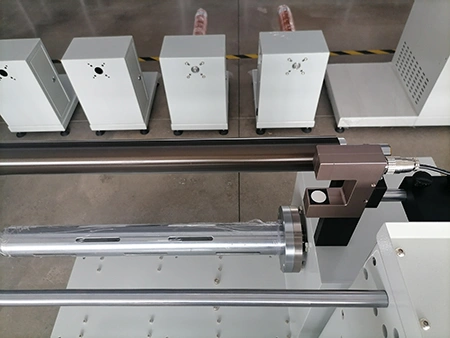

Sensor de guiado de banda
Funciones Opcionales
-
Limpieza de banda
-
Tratador corona para materiales conductores
-
Control de tensión electromagnética semiautomático
-
Función de laminación
-
Función de medición de metros
-
Función de conteo
-
Función de calentamiento
-
Mesa de empalme
-
Cepillos antiestáticos
-
Mesa de inspección
-
Presión neumática
-
Pelado de film
-
Mesa de inspección inclinada
-
Corte con cuchilla rotativa
-
Corte con cuchilla de afeitar
